近日，在广西天峨—北海公路巴马至平果段（巴马至羌圩段，简称巴羌高速）弄美2号隧道内，探测仪正在隧道掌子面岩壁上进行“全方位CT扫描”，该探测仪可探查隧道掌子面前方约100米范围内围岩体的含水特征及含水量，经过计算机处理后生成三维成像立体图，隧道掌子面前方含水情况一览无遗。这就是检测公司引进用于复杂富水隧道的新设备——瞬变电磁仪。

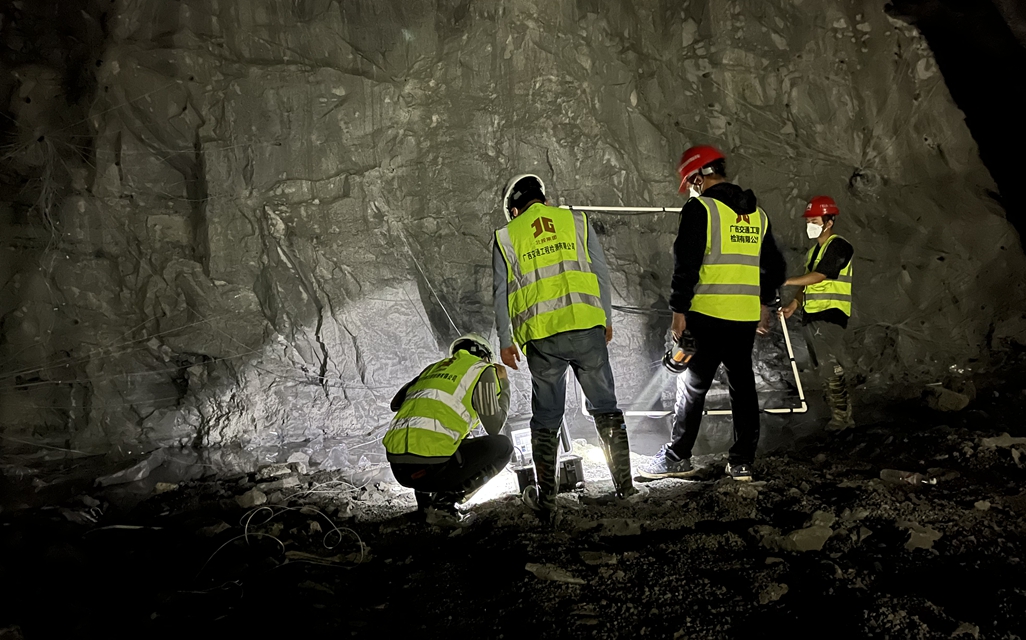

瞬变电磁仪探测法

隧道周边隐伏岩溶探查是隧道超前地质预报中一项重要的技术工作，富水地层中的隐伏岩溶内常常含高承压水，其直接影响着施工人员生命财产安全。巴羌高速弄美2号隧道地处丘陵地带、喀斯特地貌，存在溶洞、地下暗河、断层破碎带等不良地质条件，隧道围岩以中风化灰岩为主，局部为富水砂岩，隧道施工难度大，质量要求高。为保证隧道顺利贯通，项目组精心谋划、合力研讨优化实验检测方案，综合运用多种地质预报方法进行相互印证，并采用地质分析法及综合物探法准确探测隧道掌子面前方的岩层破碎带、断层、溶洞、软弱富水夹层等不良地质位置，同时引入国内先进物探设备“瞬变电磁仪”，准确探测富水岩溶及软弱富水夹层等不良地质特征，突破探测盲区，提高隧道超前地质预报精度。

瞬变电磁仪

瞬变电磁仪探测法是对掘进隧道掌子面前方顶板、底板100米范围以内的富水情况进行探测，利用先进的“8”字形线圈向地质体内发射脉冲磁场，根据不同岩性地层物性之间的差异，对收集到的数据进行分析，从而确定岩层含水情况。该方法弥补了地质雷达在探测原理上的不足，结合两者优点，克服探测定点测量效率低的问题，实现隧道内最大深度的地质体便捷及无损探测，最终在电脑终端生成探测成果，从三维成像立体图中可直观展示出该区域是否存在断层破碎、富水等不良地质体等情况，从而能够准确分析评价隧道掌子面正前方15～30°方位和距离掌子面100米范围内区域的异常情况，为隧道施工过程中可能遇到的突水、突泥等险情防治提供技术支撑。

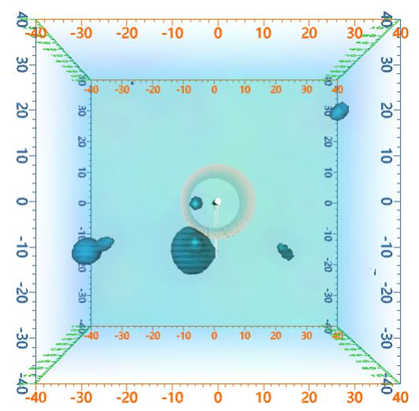

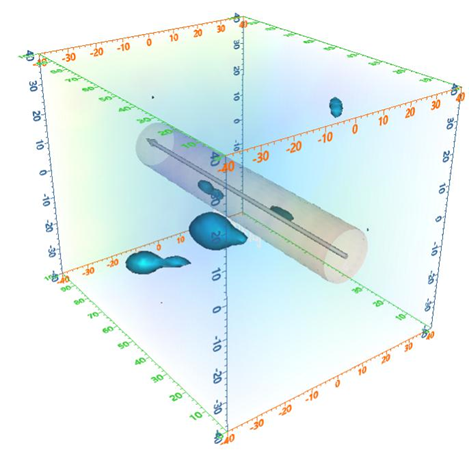

三维成像立体图

项目组成员大胆运用前沿技术、新设备、新工艺为隧道顺利掘进保驾护航，目前，采用瞬变电磁仪探测法已进行了500余米的隧道超前地质预报，探测精准、快捷，缩短地质预报工作时间。下一步，项目组成员将持续严把隧道施工安全，高质量推动项目建设，为巴羌高速隧道建设提速增效。
